Траверса оснащена двумя захватами в виде качающихся лап и предназначена
для подъема и перемещения стандартных рулонов массой 10т и длиной
1250 мм.

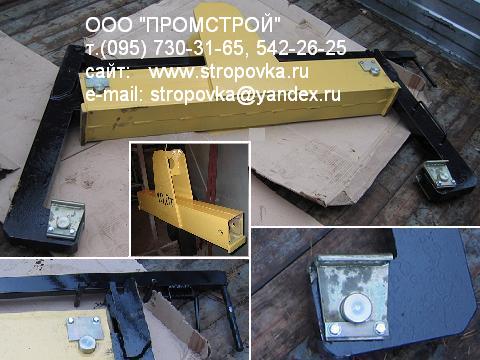

Траверса представляет собой линейную балку сварной конструкции
из швеллера. По краям балки располагаются две поворотные лапы,
предназначенные для захвата и удержания рулона стали. В нижней
части лап выполнены отверстия, в которых размещены пальцы, соединяюшие
лапы с опорными подушками. Контактная поверхность опорных подушек
выполнена гибкой, а сами подушки имеют возможность поворачиваться
относительно фиксирующих их пальцев на небольшой угол относительно
вертикального положения в обе стороны, что позволяет захватывать
рулон стали без повреждения и деформации его внутренней поверхности,
так как рулон имеет возможность принять уравновешенное положение
без перемещения относительно контактной поверхности опорных подушек.
Одна из лап траверсы шарнирно соединена с продольной тягой, оснащенной
рукоятью и несколькими штыревыми фиксаторами. Используя эту тягу
стропальщик может повернуть связанную с ней лапу относительно
оси, соединяющей эту лапу с балкой траверсы. После опускания тяги
и совмещения одного из ее штыревых фиксаторов с пазами, выполненными
на оголовке другой лапы траверсы, обе лапы траверсы оказываются
кинематически связанными и после отпускания рукояти продольной
тяги приподнятая лапа стремится вниз, заставляя тем самым приподниматься
другую лапу. За счет этого один человек приводит обе лапы траверсы
в положение, при котором производится захват рулона.
Возможно изготовление траверсы в двух исполнениях: с поперечной
осью для зацепления траверсы грузоподъемным механизмом с большим
крюком, и с поперечной пластиной имеющей фрезерованное отверстие
для зацепления траверсы грузоподъемным механизмом с компактным
крюком (для кран балок с тельферами импортного производства).
- грузоподъемность траверсы 10,0тн
- длина поднимаемого рулона 1250 мм
- масса траверсы 200кг
По вопросам изготовления траверсы другой грузоподъемности и длины
свяжитесь с нашими специалистами. |
