| Траверса предназначена для подъема и транспортирования груза весом
до 5000кг грузоподъемным механизмом. Траверса отличается возможностью
изменения расстояния между точками подвеса крюков от 2500 до 5000мм,
что позволяет использовать ее для работы с грузами разной длины.

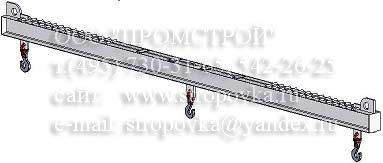

Траверса представляет собой линейную балку сварной конструкции
из швеллера, оснащенную двумя вертикальными подвесками с крюками.
В конструкции траверсы предусмотрена возможность изменения расстояния
между подвесками. Габаритный размер траверсы 5500х465мм (без крюков
и соединительных звеньев).
Между швеллерами, образующими балку траверсы, имеется промежуток,
в котором перемещаются вертикальные подвески, состоящие из сваренных
вместе двух горизонтальных прутков и вертикальной пластины. В
нижней части вертикальной пластины выполнено отверстие, в котором
размещается соединительное звено типа В-16 с закреплённым на нем
строповым крюком Кч-2,5 . Горизонтальные прутки опираются на швеллеры
балки и имеют возможность устанавливаться в нескольких фиксированных
положениях, обеспечивающих изменение расстояния между строповыми
крюками по длине траверсы от 2500мм до 5000мм.
Для перевода подвески из одного фиксированного положения в другое
, следует приподнять соответствующую подвеску до вывода горизонтальных
прутков пластины подвески из контакта с прутками-фиксаторами на
верхней полке швеллеров, и переместить в положение, в котором
горизонтальные прутки войдут в контакт с другими прутками - фиксаторам.
В центре балки траверсы размещена третья неподвижная подвеска.
По краям траверсы приварены продольные пластины, в верхней части
которых выполнены отверстия для зацепления траверсы с крюками
стропа типа 2СК ( в комплект не входит).
- грузоподъемность траверсы 5,0тн
- длина траверсы 5,5м
- масса траверсы 265кг
По вопросам изготовления траверсы другой грузоподъемности и длины
свяжитесь с нашими специалистами. |
