Захват предназначен для горизонтального зацепления,
подъема и перемещения литового металла. Захват работает в паре.
Для зацепления горизонтального захвата листового металла может
быть использован канатный строп типа 2СК или 4СК, или цепной строп
типа 2СЦ или 4СЦ. Также возможно использование горизонтальных
захватов листового металла в качестве комплектующих элементов
при подъеме листов металла с помощью траверсы.

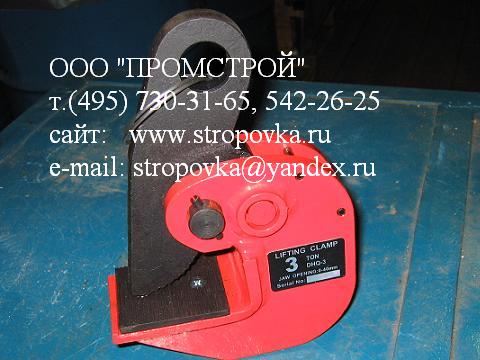

Захват для листового металла горизонтальный
|
Артикул
|
Грузоподъемность на пару захватов,
тн |
Толщина поднимаемого металла,
мм |

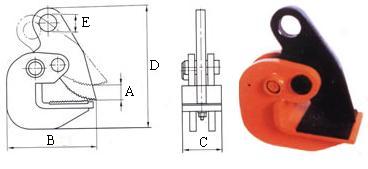

Размеры
А*В*С*D*E, мм |
Вес одной штуки, кг |
Цена
одной штуки с НДС, руб |
ETM-G-1.0 (DHQ-1.0) |
1.0 |
0-30мм |
30*161*65*205*30
|
4,0 |
1600 |
ETM-G-1.5 (DHQ-1.5) |
1.5 |
0-30мм |
30*161*65*205*30
|
4,3 |
2000 |
ETM-G-2.0 (DHQ-2.0) |
2.0 |
0-35мм |
40*180*70*250*30
|
7,2 |
2950 |
ETM-G-3.0 (DHQ-3.0) |
3.0 |
0-40мм |
45*180*70*255*30
|
8,0 |
4150 |
ETM-G-4.0 (DHQ-4.0) |
4.0 |
0-45мм |
45*180*70*255*30
|
8,5 |
4650 |
ETM-G-5.0 (DHQ-5.0) |
5.0 |
0-50мм |
50*185*74*260*30
|
9,0 |
6400 |

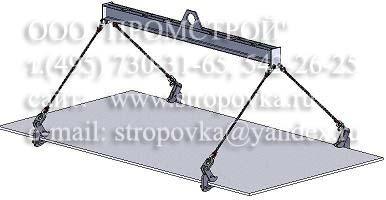

При большой длине листового металла для зацепления захватов
бывает удобно использовать специальную линейную траверсу с подъемом
за центр или за края (если позволяет высота помещения и высота
подъема крюка грузоподъемного механизма). К траверсе могут быть
присоединены одна, две или более пар захватов. При этом происходит
нагружение захватов листового металла в одной плоскости (перпендикулярно
поверхности листа поднимаемого метала). Полностью исключаются
нагружение и деформация захватов в самом опасном для них направлении
- перпендикулярно к плоскости их корпуса. Таким образом, использование
траверсы позволяет исключить работу захватов под действием нерасчетных
нагрузок и за счет этого увеличить ресурс их работы.
По вопросам изготовления захвата другой грузоподъемности
или конструкции свяжитесь с нашими специалистами.
|
