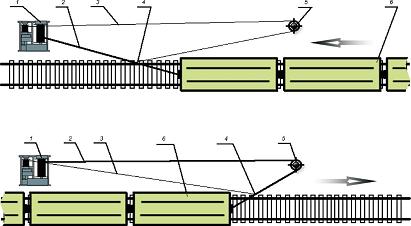

1 - лебедка; 2 - канат главного барабана; 3 - канат вспомогательного барабана;
4 - место соединения канатов; 5 - оборотный блок.

         Лебедка состоит из следующих основных узлов: Главного и вспомогательного барабанов, редукторов, электродвигателя и установки пусковой аппаратуры, смонтированных на общей раме сварной конструкции. В нижних полках продольных швеллеров имеются шесть отверстий для закрепления лебедки при работе. На поперечном швеллере, со стороны главного барабана, установлены ролики, предохраняющие вспомогательный канат от трения по швеллеру при навивке его на барабан. Рабочим органом лебедки является главный барабан, который с одной стороны опирается через радиально-сферический подшипник на выносную опору, а с другой крепится на валу редуктора.
          На главный барабан наматывается канат, на свободном конце которого делается петля для закрепления на автосцепке вагона. Закрепление каната на барабане осуществляется с помощью двух закрепительных планок. Петля на конце каната должна быть выполнена с применением коуша с заплеткой конца каната или с установкой зажимов. Количество зажимов не менее трех. Скобы зажимов должны устанавливаться на свободный конец каната. Вспомогательный барабан установлен на радиальных шарикоподшипниках, расположенных в литых корпусах.
          На вспомогательный барабан наматывается канат, свободный конец которого с помощью зажимов соединяется с канатом главного барабана до петли. Закрепление каната на барабане осуществляется с помощью двух закрепительных планок. Петля на конце каната должна быть выполнена с применением коуша с заплеткой конца каната или установкой зажимов. Количество зажимов не менее трех. Скобы зажимов должны устанавливаться на свободный конец каната. Для предотвращения расслабления и запутывания канатов используются постоянно замкнутые ленточные тормоза.
          При вращении вала электродвигателя по часовой стрелке под действием усилия рычага ручного включения привода главного барабана включается кулачковая муфта, которая передает крутящий момент через редуктор на главный барабан. Происходит рабочий цикл подтягивания вагонов. В это время кулачковая муфта расклинена и вспомогательный барабан вращается независимо от привода канатом главного барабана.
           При вращении вала электродвигателя в обратном направлении главный барабан начинает вращаться в обратную сторону до ослабления натягивания каната главного барабана, после чего происходит отключение кулачковой муфты и замыкание контактов конечного выключателя.
При замыкании контактов конечного выключателя подается напряжение на электромагнит привода вспомогательного барабана. Под усилия электромагнита включается кулачковая муфта, которая передает вращение на вспомогательный барабан. Происходит вспомогательный цикл подтягивания каната главного барабана в исходное положение, главный барабан при этом вращается независимо от привода канатом вспомогательного барабана.
            При работе рекомендуется устанавливать конечные выключатели для автоматической остановки железнодорожных вагонов. Лебедка должна быть установлена на фундамент и закреплена с помощью анкерных болтов, через 6 отверстий в раме.
В зависимости от конкретных условий, возможно применение иных схем работы лебедки.
